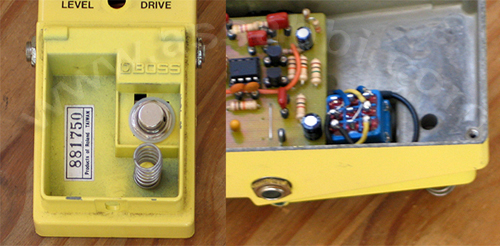

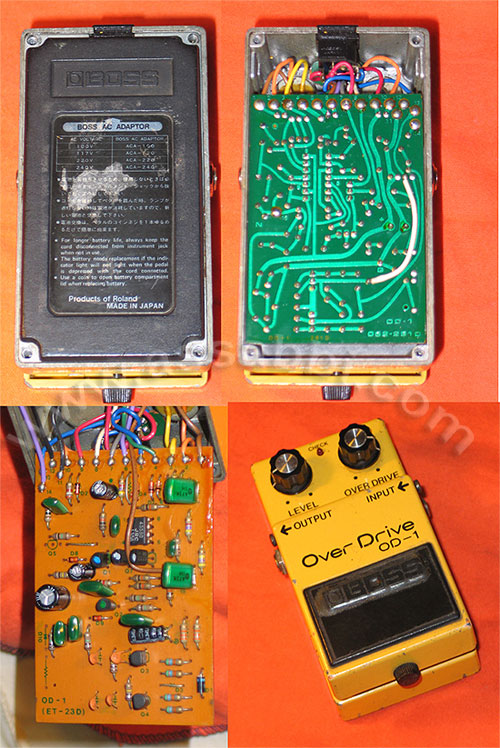

Gracias al amigo Santi que me
prestó el pedal pude estudiar bastante tiempo un Boss OD-1
original.
- Para Q6 y Q7 los transis que
mas arriman son los 2SC1815. Estos transis también los usa el TS-9
original.
- Los diodos pueden ser los 1N4148 o similares.
- El chip RC4559P fue el que mas arrimó; diría que suena 99%
parecido. El RC4558, reemplazo directo, no tiene la pegada del
viejo ni del 4559P.
- Los caps de 1µF usé de tantalio; los electrolíticos van bien;
sólo que prefiero el tantalio cuando van en serie con la señal;
no es excluyente pero los recomiendo.
- R5 de 12K. Esta resistencia evita que el pote de over-drive
quede cerrado completamente. La R33K original lo deja demasiado
abierto. Haciendo pruebas llegué a que con una R12K es un buen
punto medio.
- El cap C4 de .018µF. Hasta soñé con este cap.
Acá si no se encuentra el punto justo de este cap, simplemente
sucede que tu pedal pase de ser jamón del medio a pizza de
cebolla en menos de 1 nanosegundo.
Este cap trabaja recortando frecuencias altas en la segunda
etapa del chip. Si ponés un .010µF el pedal queda demasiado
chispeante; y si ponés un .022µF el pedal se ahoga.
Como tenía un .018µF de otro pedal Boss bien viejo probé con
ese, que teóricamente es igual al original, pero no. Si bien el
recorte era bueno el pedal perdía pegada y se endulzaba
demasiado.
Como la mayoría de los componentes del pedal son los mismos, o
al menos los mas parecidos, noté que el pedal era muy eficiente
en las frecuencias altas producto de usar electrónica mas
moderna y porque a veces los reemplazos no son 100% compatibles.
Vi la luz cuando se me dio por poner 2 capacitores cerámicos en
serie para llegar a unos .0189µF que funcionaran excelentes y me
liberaron de 2 tardes de pruebas que casi quedo sordo.

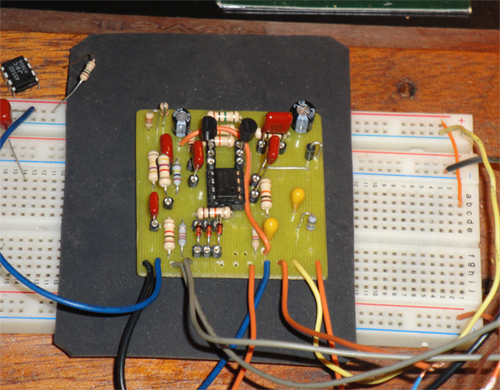

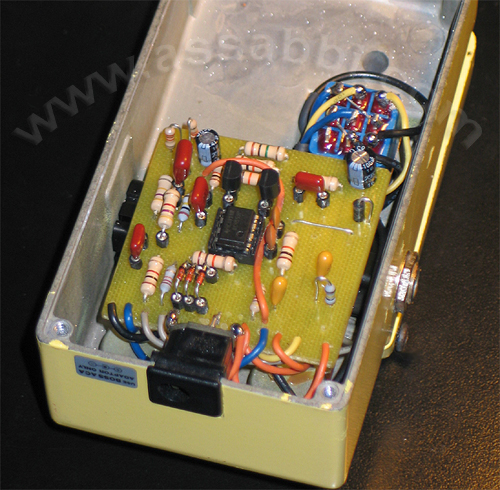

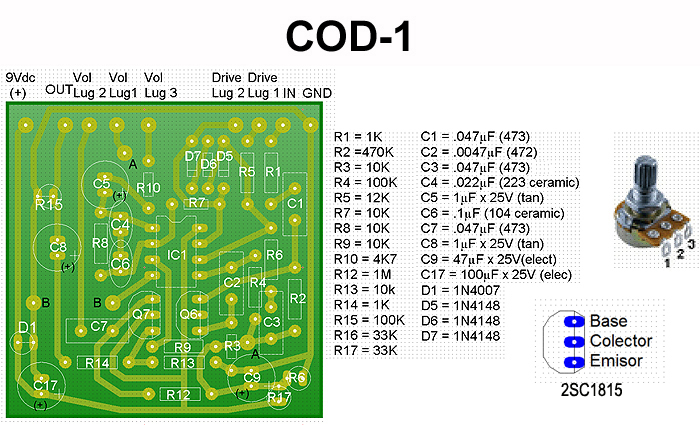

Para la placa traté de hacerla como la original; la original
tiene 2 puentes que conservé en la que hice. Son puentes
inofensivos; uno es para llevar la pata 4 del chip a masa y el
otro es para llevarle tensión de referencia al pote de volumen.
Para evitar hacerlos había que mover muchos componentes de lugar
y la placa se agrandaba demasiado; se ve que el japonés que lo
diseñó pensó que no afectaban en nada y se ahorró bastantes
vueltas.
Como no le escuché hacer click, puk ni clack cuando lo encendía
o apagaba no le puse resistencias del pulldown. Si a alguien le
hace las puede mandar en el switch directamente.

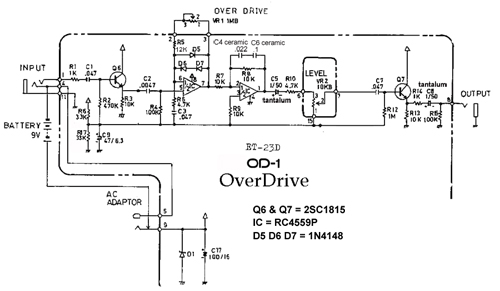

Veamos el diagrama ya
configurado con los componentes alternativos |
