Hace mucho tiempo me aventuré a hacer el P1 de AX84 sobre un diseño de Barry LoveRocker de Ampmaker.

En aquella época era muy dificil encargar el kit a Inglaterra (creo que hoy 2011 lo sigue siendo por los altos costos de flete+aduana) entonces decidí utilizar lo que encontrara en Argentina.

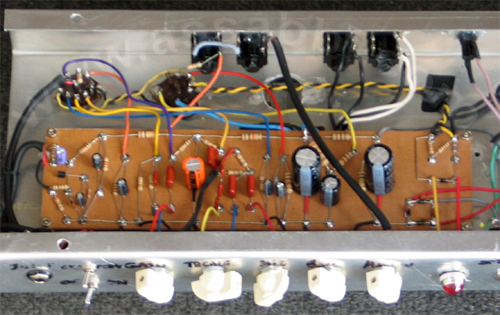

Para el chasis usé aluminio de 1.5mm doblado con 2 listones y 2 prensitas (sargentos) y cortado a tijera de cortar lata.

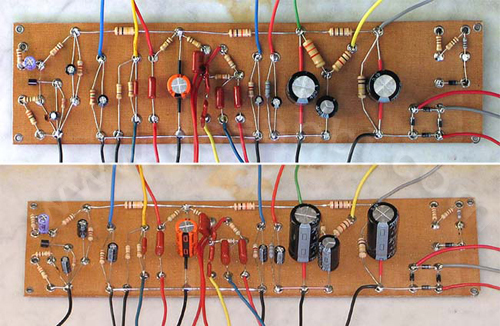

Para la placa fui a comprar una plancha de pertinax , el marrón oscuro clásico pero me mostraron una micarta muy linda que no dudé en llevármela. La micarta la tuve que cortar con la cierra de arco común y darle unos toques de lija para matarle el peluche que queda después del corte. Luego taladro y paciencia con los agujeros y por último ojal de lata de 3.5mm

Los componentes son los standards de cualquier casa de electrónica y para el cap de 500 ó 250pF encadené en serie a modo trencito cap poliésters de 1nF.
La verdad que para un P1 van bien.

Para los trafos, en aquel momento no existían los foros de hoy, ni los fabricantes conocidos de ahora. Entonces un amigo me ayudó a diseñarlos y los mandé a hacer a un fabricante indicándole las vueltas y alambre a usar en cada caso (PT y OT).

Por suerte salieron bien.

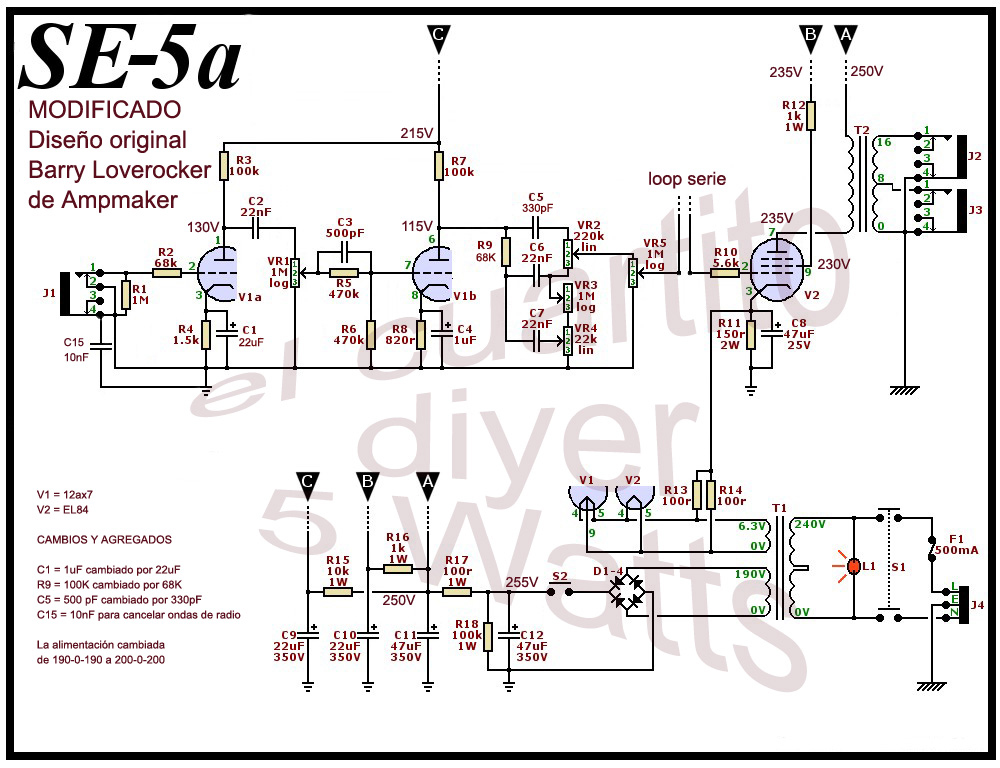

Las modificaciones que hice para mi gusto personal fueron reemplazar el cap electrolítico de 1uF del primer triodo de la 12ax7 por uno de 22uF. Con esto pasan mas frecuencias bajas y medias-bajas logrando un clean mas gordo. La contra es que rompe antes.

Luego jugué con la resistencia de 100K del tonestack que para mi gusto sonaba muy duro. Traté de mover el barrido de frecuencias a la posición de eq que mejor rindiera con el parlante de 12? que tenía.

El resultado era que con 68K promediaba bien para un tono y con 33K rendía para otro. No quise sacrificar las 2 opciones así que terminé poniendo un switch para usar las dos según lo que quisiera hacer.

Por último le hice un loop tradicional serie que lo probé una vez y después nunca lo usé.

El panel frontal y posterior están hechos en papel fotográfico e impresos con una impresora chorro de tinta.

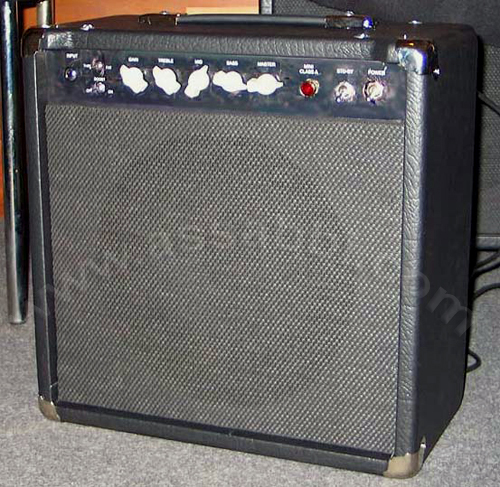

El mueble es de aglomerado forrado con cuerina convencional.

El resultado inesperado que obtuve es que es muy buen ampli para practicar o hacer excelentes grabaciones si se le pone un buen parlante.



Las pruebas que hice fueron con un eminente AlNiCo de 10 (terrible) y con un celestion G12T-75 que para el plan AC/DC, Purple o Led Zep está muy bueno.



Si bien es un ampli chico y sencillo lo sigo usando porque me parece muy bueno.

Actualmente lo quiero transformar en cabezal para poder utilizar una caja cerrada o las configuraciones de parlantes de algún combo.

Unas fotos de la grabación. Para Lazy usé una Fender Stratocaster y para la impro una Gibson Howard Roberts Fusion III
