Vibro Reverb DIY
(utilizando el plano del Fender Vibrolux Reverb AB568, AA964 y AB763)


  HOME

Este proyecto me llevó casi un año terminarlo. Un poco por no conseguir algunos materiales y otro poco por falta de tiempo.

Como contaba con un Fender Vibrolux Reverb original pude sacar todas las medidas del chasis y el mueble.

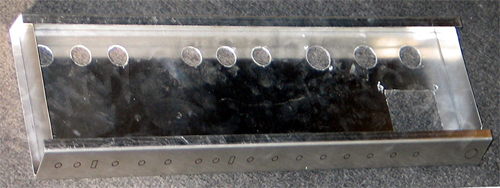

Compré una plancha de aluminio de 1,5mm y conseguí quien la doblara con la forma que necesitaba.

Las perforaciones llevaron bastante tiempo pero finalmente ya tenía el chasis.

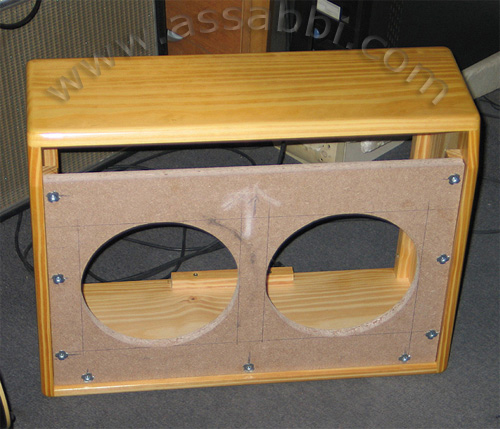

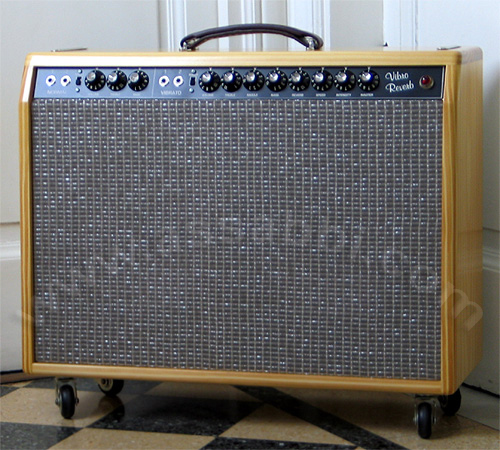

Luego conseguí un carpintero que siguiendo los planos que había hecho en tamaño real en una cartulina blanca me pudo hacer el mueble en madera de Pino y hasta le dió algunas manos de barniz.

Originalmente le iba a poner tolex, pero al ver como había quedado preferí dejarlo al natural.

Luego conseguí unas rueditas para darle movilidad, encargué una manija de cuero, los tornillos y la barra que sujetan el chasis al mueble en Tubes and more.

También tuve que encargar parte de los componentes como los capacitores de filtrado de la fuente, algunos capacitores específicos, las perillas, la luz de piloto, los switches deslizables de brillo, clamps para las válvulas de potencia, la reveb con resortes, trafo de la reverb,  choke, transformadores PT y OT , potenciometros y perillas.

En ese momento habíamos hecho una compra grupal en el El Cuartito Diyer (1) entonces los costos de flete y aduana los podíamos compartir entre varios.

Los transformadores y choke los compré directamente por la web de Mercury Magnetics y me los trajo un amigo que justo regresaba a Buenos Aires.

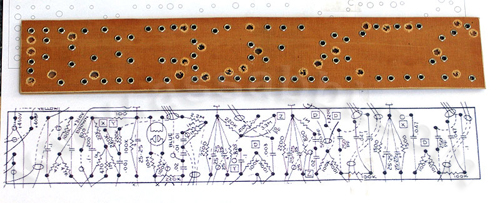

Para la placa usé micarta y ojales de lata utilizados para calzados y/o indumentaria. Compré la ojaladora para poder colocarlos bien.

Luego imprimí el plano de la placa en tamaño real y realicé las marcas de las perforaciones. Completé la tarea con un taladro de mano y luego coloqué los ojales en los puntos de soldadura.

Por suerte los ojales de lata o latón son muy amigables con el estaño y las soldaduras se pueden realizar sin problemas.

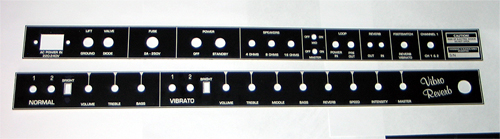

Para los paneles frontal y posterior hice los dibujos, perforaciones e inscripciones en Corel Draw y los mandé a hacer en un plástico bicapa con muy buen efecto visual.

Es bastante resistente, tiene de espesor 1mm y cuando todo queda instalado da una muy buena impresión visual

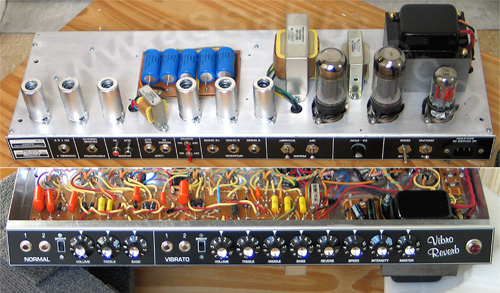

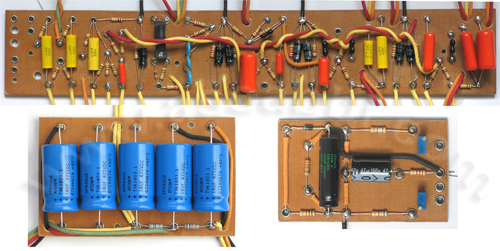

Luego de perforar y ojalillar las placas me dispuse a soldar los componentes y cables.

Los cables son solidos forrados en PVC y luego en tela de colores; muy similares a los originales de los años 50's / 60's.

El canal normal preferí hacerlos con capacitores Orange Drops 716 y el canal vibrato con Mallorys 150S. En la foto de la placa se ven los capacitores de baja denominación de mica plata; pero luego los reemplacé por los cerámicos tradicionales de los Fender de los años 60's.

Para el bias preferí hacer una placa con ajustes individuales para cada 6L6. De esa forma podía regular 2 válvulas aunque no estén perfectamente apareadas.



Para la rectificación utilicé el método tradicional de Fender con una válvula pero instalé una llave doble inversora (DPDT) para conmutar entre la válvula o un puente de diodos.

De esta forma tengo las dos formas de rectificación, valvular / estado sólido.

También puse una llave para desactivar la realimentación y otra para activar/desactivar el Master a la salida del preamp.

Se pueden lograr muy buenos sonidos desactivando la realimentación en la etapa de potencia y cerrando el Master.

Se logra un Crunch muy bueno similar al de usar un pedal de OD con mediana ganancia.



Luego de revisar varias veces todo el conexionado procedí  a ajustar bias.

En un primer momento presentó un fenómeno llamado Motorboating o Pulsing que es un plop, plop, plop en frecuencias bajas.

Originalmente sospeché de etapa de inversión de fase (PI) pero comentando el problema con otros amigos Diyers supusimos que podía ser en la etapa de acople a las válvulas de salida.

Pero terminó siendo una resistencia que se puso en corto en la etapa previa a la PI, a la salida del trémolo. (estuve 2 días desarmando/armando y probando la falla)

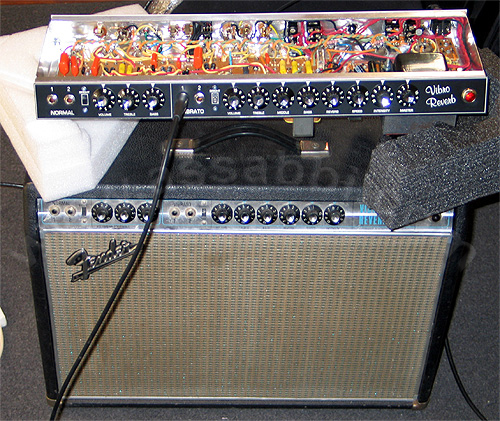

Finalmente lo monté provisoriamente sobre el Fender original y realicé las primera pruebas; que por suerte fueron buenas.

Luego de un tiempo conseguí resistencias brown carbon y las coloqué en lugares importantes como las de placas de válvulas, controles de tono e inversora de fase.

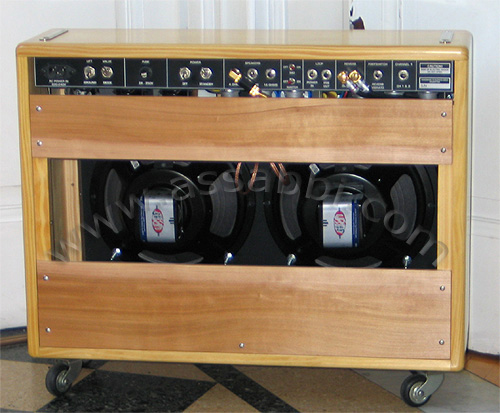

Primero le instalé 2 parlantes Eminence Legend AlNiCo 1028K obteniendo un excelente resultado dado el bajo costo que tienen.

Luego los reemplacé por 2 Weber 10F150T cerámicos con desgaste moderado dando un resultado óptimo para sonidos limpios o con pedales de OD/Disto.

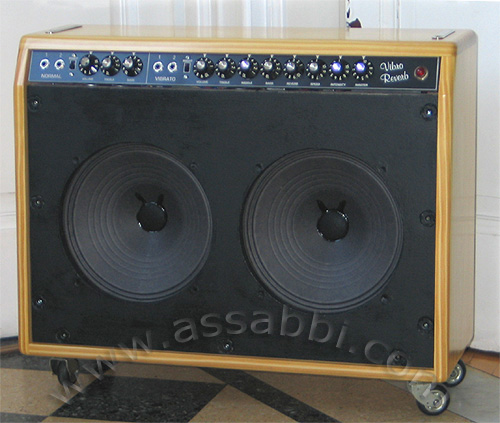

Completé con grill cloth que me consiguió mi amigo Javier, que también se trajo otro tramo para su amp.

La reverb accutronic funciona muy bien y los canales responden muy parecidos a los del Fender original.

A continuación les dejo una muestra de audio.



(1) El cuartito Diyer es un foro de electrónica orientada a músicos y hobbistas donde se pueden encontrar cientos de proyectos realizados por usuarios muy experimentados con resultados excelentes. Muy recomendable.








Muestra de Audio

Vibro Reverb - Utilizando planos del Fender Vibrolux Reverb - Juan Assabbi by juanassabbi
