Hace un tiempo me
puse a buscar información y encontré muchas modificaciones
(Monte allums, sniper, etc.) y básicamente todas apuntan a lo
mismo: el soplido, la conversión de ACA a PSA y que no altere el
audio cuando las bandas del eq están todas en configuración
plana.

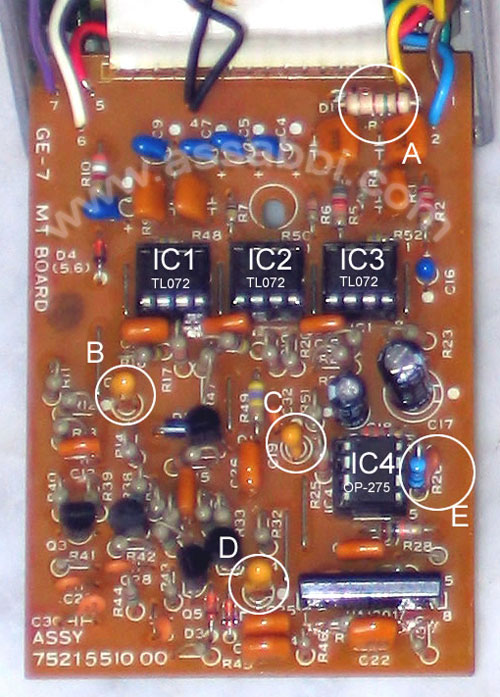

1. La conversión ACA (fuente de
hasta 12Vdc no regulada) a PSA (fuente de 9Vdc regulada) es
sencilla; hay que hacerla en caso de utilizar una fuente
Standard de pedales de 9Vdc si el pedal es de la vieja serie ACA.
En este caso la mod A lo que hace es literalmente puentear la R1
de 470Ohms y el D1 (tipo 1n4148). Esto trabaja con la masa del
pedal.
Esta mod se hace porque si se utiliza una fuente 9Vdc, esta
resistencia+diodo limitan el voltaje general a 7 - 7,5Vdc
haciendo que este trabaje sub-alimentado. Quizás en un pedal con
un solo transistor no pase nada pero en este caso que trabaja
con 4 ICs y 5 Qs, la sub-alimentación es notoria en el resultado
del pedal.
2. En la primer etapa de la señal está en IC4. Este es un doble
operacional standard que amplifica la señal antes de entrar en
el proceso de eq. En el caso de del mío había un JRC4558DD (tan
buscado para el TS-808/9) porque es uno japonés de 1980. Aquí
habría que reemplazar este IC por alguno lo mas estéril o inocuo
posible.
Dado que es la primer etapa del pedal sólo debería enfatizar la
entrada al eq. lo menos alterada posible. Usé un OP-275 extra
low noise: Se puede colocar un zócalo e ir rotando a gusto entre
TL072, RC4559, OPA2134, etc.
3. Mod E. Aquí hay una resistencia de 10K (R28) que cumple la
función de ajustar el gain del IC en el 2do loop. Esta mod
agrega un capacitor en paralelo de entre 180-270pF (puede ser
cerámico) para recortar frecuencias altas evitando sumar soplido
desde una etapa temprana. (las frecuencias de recorte están por
encima de las de la guitarra o bajo)
4. Mod B, C y D. esta modificación reemplaza los 3 capacitores
electrolíticos de 1uF por otros de tantalio (también de 1uF).
Estos caps transportan la señal y al ser cambiados por los de
tantalio se logra que las frecuencias bajas y medio-bajas sean
profundas y dulces evitando el sonido vidrioso o plástico
5. ICs del eq. En esta sección se pueden soldar 3 zócalos e ir
escuchando cuales responden mejor al gusto de cada uno. Hay una
discusión acerca de cual IC usar. La mod de Monte allums manda 3
RC4559; la snipe manda 3 TL072 y hay otra mas que manda TL082.
Finalmente dejé los TL072 ya que a mi gusto son los que cuando
el eq. está plano, el resultado encendiéndolo y apagándolo es el
mismo.
Con todos estos cambios el pedal queda impresionante y se puede
usar para modelar el sonido que quieran. |
